ANGLI-BQ2系列
ANGLI-BQ2系列數模一體繼電保護測試系統
制造商：廣東昂立電氣自動化有限公司
l Linux系統；支持鍵盤及觸摸屏操作
l 萬分之五的輸出精度（可選配）；滿足現場測試要求
l 支持模擬量及數字量同步輸出
l 具備模擬量及數字量回采功能（可選配）
l 具備強大的SMV及GOOSE報文分析功能
l 具備MMS通信功能；能自動對保護定值，壓板等信息讀取及投退
l 支持就地化保護環網協議
l 支持北斗對時
l 模塊化結構、性能穩定可靠
l 12.1英寸觸摸屏，快捷功能鍵
l 獨立雙屏設計，大屏設置參數；小屏實時輸出監視
l 自動調節屏幕背光亮度
l 智能無極變速散熱風扇，可根據機箱溫度改變風扇速度
|
技術指標
|

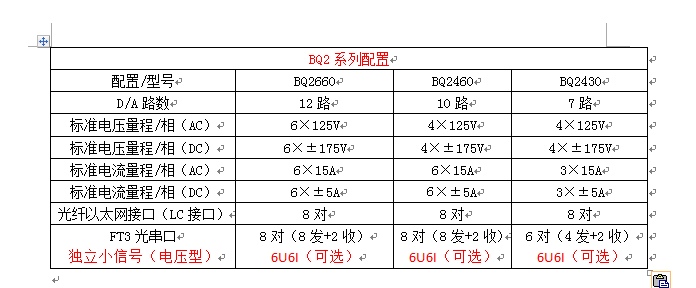

BQ2系列
|
|
|
供電電源
|
AC:220±20%V（47～63Hz）; DC:220±5%V；總功耗<1000VA
|
|
|
支持協議
|
IEC61850-9-1/9-2，IEC60044-7/8（FT3），GOOSE
|
|
|
電
壓
源
|
交流電壓
|
（0～125）V
|
|
交流電壓準確度
|
2V以下，絕對誤差小于2mV；2V至滿量程，相對誤差小于0.1%；相對誤差＜0.05%（可選配）
|
|
|
交流電壓功率
|
輸出最大電壓時，功率不小于50VA
|
|
|
直流電壓范圍
|
0～350 V（L-L）； -175～+175 V（L-N）
|
|
|
直流電壓準確度
|
5V以下，絕對誤差小于10mV； 5V至滿量程，相對誤差小于0.2%
|
|
|
直流電壓功率
|
在±350VDC，輸出功率＞80W；在±175VDC，輸出功率＞50W
|
|
|
電
流
源
|
交流電流
|
（0~15）A
|
|
交流電流準確度
|
0.5A以下，絕對誤差小于1mA；0.5A至量程，相對誤差小于0.1%；相對誤差＜0.05%(可選配)
|
|
|
交流電流功率
|
最大輸出功率：30VA
|
|
|
直流電流范圍
|
（0～5）A
|
|
|
直流電流準確度
|
1A以下，絕對誤差小于2mA；1A至滿量程，相對誤差小于0.2%
|
|
|
直流電流功率
|
單相功率＞15W
|
|
|
光
纖
以
太
網
接
口
|
傳輸網絡
|
100Base-FX (100M全雙工光纖網絡)，可選配兩個端口支持百兆千兆自適應
|
|
傳輸端口數量
|
8對
|
|
|
傳輸端口類型
|
標準LC接口（可任意配置為9-1/9-2的SMV發送端或GOOSE發送接收端）
|
|
|
傳輸介質
|
50/125μm 或 62.5/125μm多模光纖，波長1310nm，（千兆傳輸波長為850nm）
有效傳輸距離＞1公里
|
|
|
FT3
光纖接口
|
傳輸網絡
|
實時快速單向光纖傳輸網絡，傳輸速率最大支持20Mbps
|
|
傳輸端口數量
|
8個（6個發送，2個接收）
|
|
|
傳輸端口類型
|
標準ST接口
|
|
|
傳輸介質
|
62.5/125μm多模光纖，波長850nm,有效傳輸距離＞1公里
|
|
|
同步接口
|
同步方式
|
北斗/GPS /IRIG-B/PPS
|
|
同步接口
|
SMA天線接口*1
ST光口*2（IN/OUT各1）
電口*2（IN/OUT各1）
|
|
|
網絡控制
|
電以太網
|
RJ45*2
|
|
Wi-Fi
|
內置Wi-Fi模塊，可無線控制測試儀
|
|
|
輸出頻率
|
范圍： 10-1000Hz ；10-2500Hz( 可選配)；分辨率：0.001 Hz
誤差：10 Hz＜f≤65 Hz，不超過±0.001 Hz ；
65 Hz＜f≤450 Hz，不超過±0.01 Hz；
450 Hz＜f≤1000 Hz，不超過±0.02Hz；
|
|
|
獨立輔助直流
|
110/220VDC可切換，功率不小于100W, 精度：0.5%
|
|
|
相位
|
范圍：±360º；誤差：<0.2º；分辨率：0.1º
|
|
|
開入量
|
八對開入量（電氣隔離），可接空節點及帶電位節點（0～250V）
|
|
|
開出量（軟件控制）
|
數量6對；類型：2對空接點不分極性（電氣隔離）
4對快速開出接點(響應時間＜100μs)
直流容量：Vmax: 250VDC/Imax：0.3A
|
|
|
無線功能
|
支持Wi-Fi控制測試儀
|
|
|
整機尺寸
|
380mm*280mm*140mm
|
|
|
整機重量
|
<9.8kg
|
|
